Комплексы фото- и видеофиксации

Использование для контроля за дорожным движением специальных технических средств, работающих в автоматическом режиме, – необходимое условие повышения безопасности на автомобильных дорогах. Эти средства доказали свою эффективность и широко распространены по всему миру.

Поправки в КоАП, разрешающие фиксировать нарушения ПДД в автоматическом режиме, были внесены в 2008 году. На сегодняшний момент автоматические технические средства, имеющие функции фото- и видеосъемки, видеозаписи и осуществляющие контроль за дорожным движением, действуют практически во всех регионах РФ. А Новосибирская область является одним из лидеров в данном направлении: ежегодно количество камер, фиксирующих нарушения правил дорожного движения, становится больше. Камеры снижают аварийность на соответствующих участках дорог, делают дороги безопаснее, поэтому увеличение их количества – важнейшая задача.

Камеры и комплексы фото- и видеофиксации (комплексы ФВФ) нарушений ПДД, работающие в автоматическом режиме делятся на стационарные, мобильные и передвижные. Стационарные камеры постоянно располагаются на одном и том же месте дороги. Их требуется настроить только один раз. Мобильные камеры устанавливаются в автомобилях ГИББД или в общественном транспорте. Они фиксируют нарушения по ходу движения этих транспортных средств. Передвижные камеры требуют ежедневной установки и настройки сотрудниками. На практике такие камеры фиксируют только нарушения, связанные с превышением скорости.

Стационарные комплексы ФВФ

Стационарные комплексы могут зафиксировать следующие нарушения:

Превышение скорости.
Проезд на запрещающий сигнал светофора.
Выезд за стоп-линию.
Выезд на перекресток при заторе.
Выезд на встречную полосу движения.
Проезд под знак "Въезд запрещен".
Проезд под знак "Движение грузовых автомобилей запрещено".
Выезд на полосу для маршрутных транспортных средств.
Выезд на тротуар.
Нарушение требований дорожной разметки.
Выполнение поворота из второго ряда.
Непредоставление преимущества пешеходам на пешеходных переходах.

Стационарные комплексы могут контролировать движение одновременно по нескольким полосам движения, в том числе и по встречным. В настоящее время широко применяются следующие комплексы ФВФ: КДДАС-01СТ «Стрелка-СТ», «АвтоУраган-ВСМ», «КРЕЧЕТ-С», «СКАТ-С», «Автодория», «Кордон»,«Автопатруль», «Арена».

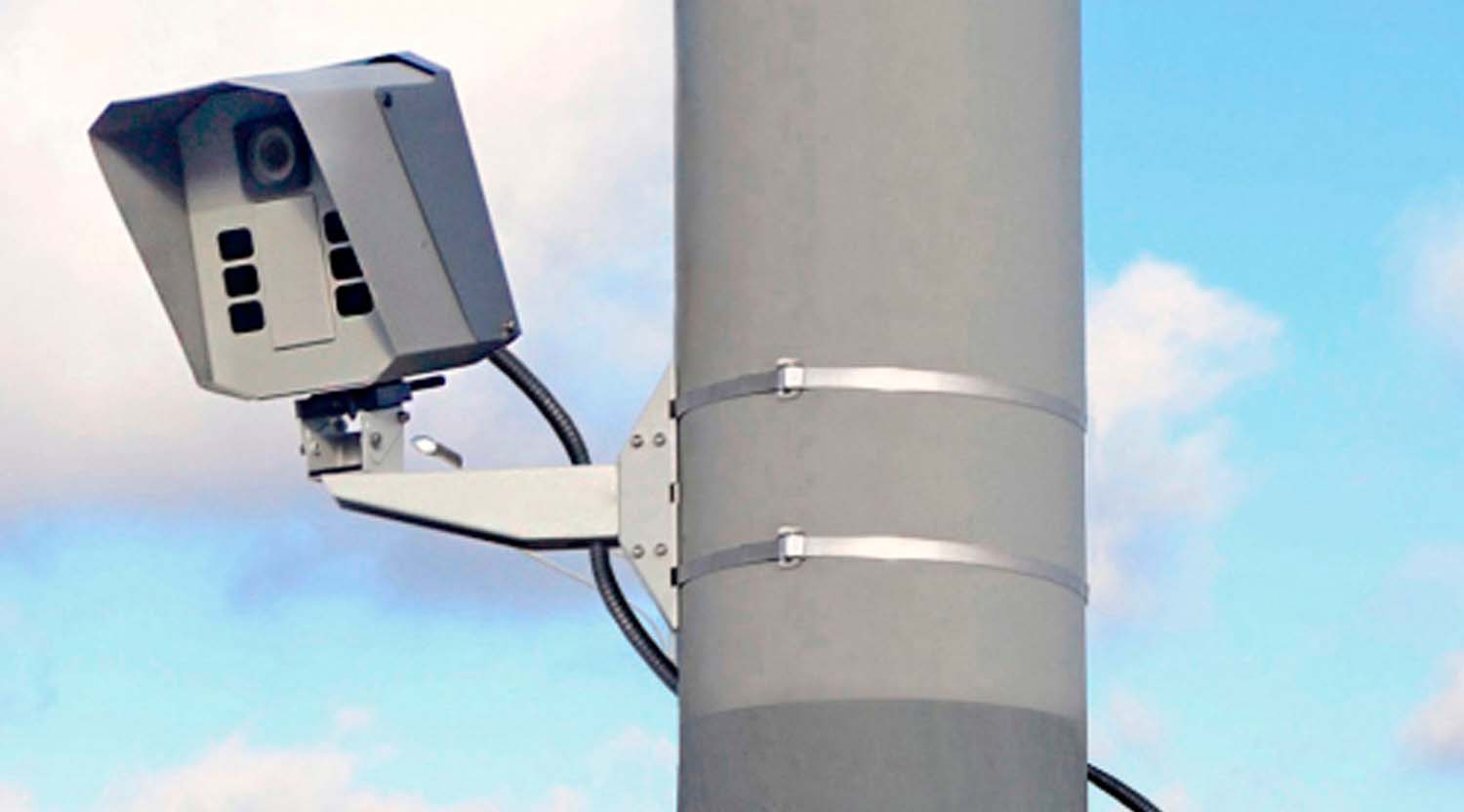

Комплекс КДДАС-01СТ «Стрелка-СТ»

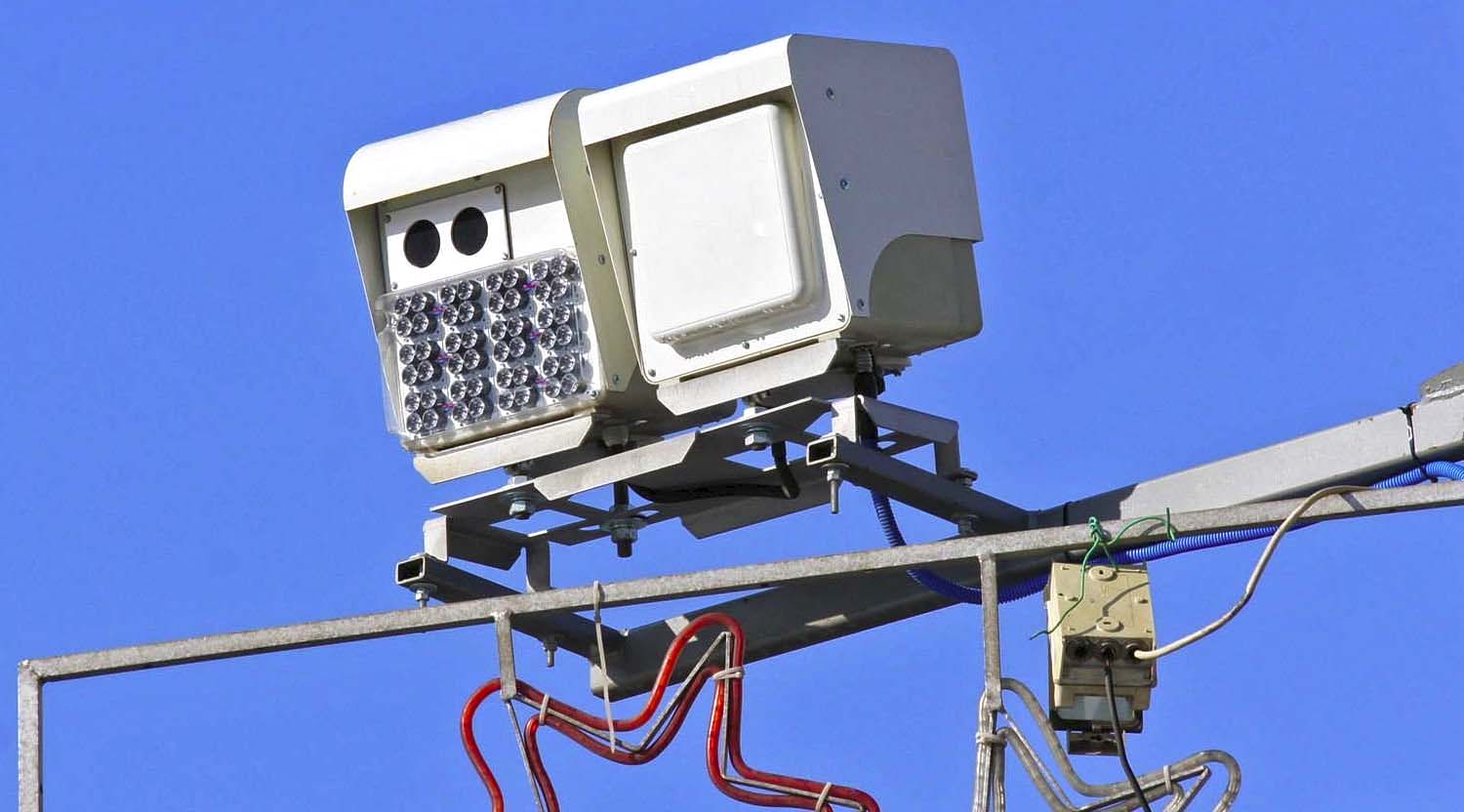

Одним из самых совершенных видео-радаров, находящихся на службе у ГИБДД, несомненно, является стационарный радарный комплекс ККДДАС СТРЕЛКА 01 СТ. Часто его неверно называют СТРЕЛА. До недавних пор этот радар использовался исключительно в военной авиации, где служил для скоростного и незаметного перехвата военных целей, и где его не мог обнаружить ни один антирадарный детектор.

Комплекс контроля дорожного движения автоматизированный стационарный «Стрелка-СТ» серии ККДДАС-01СТ предназначен для:

автоматической идентификации и измерения параметров движения транспортных средств
контроля за соблюдением правил дорожного движения его участниками в части касающейся скорости движения и размещения на проезжей части
видеофиксации фактов нарушения транспортными средствами правил дорожного движения
формирования и передачи в центр управления дорожным движением материалов, достоверно характеризующих нарушения

В зависимости от решаемых задач, особенностей монтажа и функциональных возможностей «Стрелка-СТ» выпускается в нескольких комплектациях.

ООО «ИТС-Сибирь» в 2017 году заключило контракт на оказание услуг по содержанию стационарных программно-аппаратных комплексов (приборов) автоматической фото- видеофиксации нарушений правил дорожного движения на территории Новосибирской области: «Стрелка-СТ» (3 шт).

Более подробно можно ознакомиться с комплексом «Стрелка-СТ» здесь

Комплекс АвтоУраган-ВСМ

Стационарные комплексы фото- видеофиксации АвтоУраган-ВСМ предназначены для

круглосуточного контроля перекрестков
автоматического розыска транспорта
контроля скоростного режима
оценки загруженности трасс
контроля проезда на закрытую территорию

В автоматическом режиме фиксируют следующие виды нарушений ПДД:

нарушение скоростного режима движения ТС
проезд перекрестка на запрещающий сигнал светофора
выезд за стоп-линию перекрестка на запрещающий сигнал светофора
проезд ж/д переезда на запрещающий сигнал светофора
проезд ТС под запрещающий знак
проезд ТС по трамвайным путям встречного направления
проезд ТС по велосипедным дорожкам, пешеходным дорожкам и тротуарам
проезд ТС по обочине
проезд ТС по встречной полосе движения
не предоставление ТС преимущества пешеходу на пешеходном переходе
проезд ТС по полосе дороги для маршрутных транспортных средств
проезд грузовых ТС, где запрещено движение грузовых ТС
проезд ТС с превышением разрешенной массы
перестроение ТС через сплошную линию разметки на протяженном участке дороги

В 2017 г. ООО «ИТС-Сибирь» заключило контракт на оказание услуг по содержанию комплексов и приборов фото- и видеофиксации правонарушений на территории Новосибирской области АПК «Автоураган ВС» - 7 шт., АПК «Автоураган ВСМ» - 7 шт., а также АПК «Вокорд Трафик Т» – 2 шт., АПК «Вокорд Трафик Р» – 1 шт. Услуги включают в себя: мониторинг работоспособности, сервисную поддержку, администрирование программной части комплекса, проведение регламентных работ.

Более подробно можно ознакомиться с комплексом «Автоураган» здесь и здесь

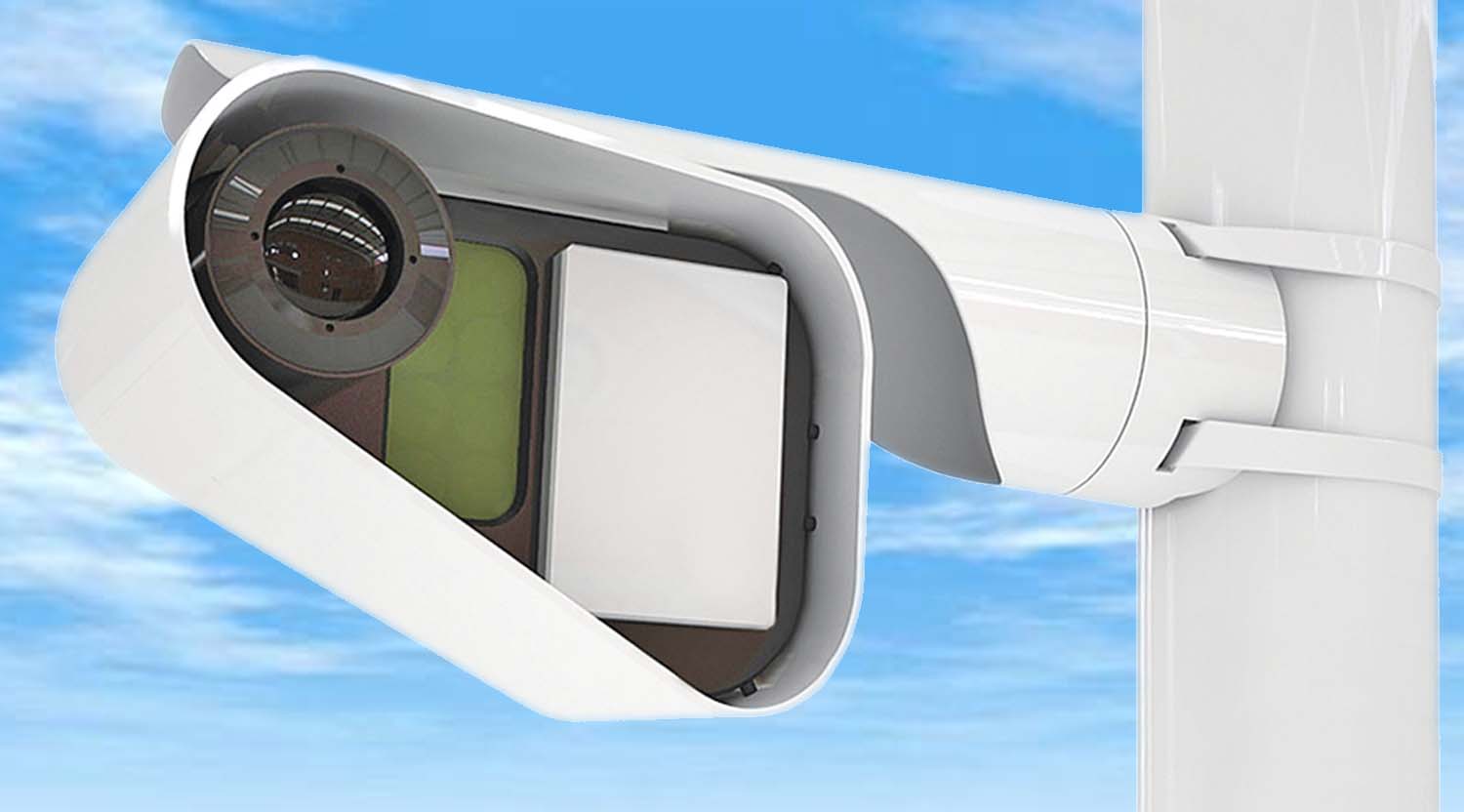

Комплекс «КРЕЧЕТ-С»

Cтационарный комплекс «КРЕЧЕТ-С» предназначен для автоматического выявления и видеофиксации административных правонарушений в сфере дорожного движения. Отличительная особенность комплекса - это возможность одновременного контроля различных типов нарушений и возможность его применения на многополосных дорогах.

Основа комплекса - это фоторадар последнего поколения «КРЕЧЕТ». В состав этого устройства входят следящий 2D радар с метрологически подтвержденной функцией целеуказания, камера высокого разрешения (4 МПикс) и неослепляющий инфракрасный прожектор. «КРЕЧЕТ» соответствует современным европейским требованиям по безопасности и мощности излучения. Измерение скорости в момент фотографирования, наличие радиолокационного сопровождения и целеуказания транспортных средств и дополнительный анализ видеоизображения позволяют получать фотографии нарушений высокой степени достоверности. В «КРЕЧЕТ» также встроены датчик удара и модуль определения географических координат ГЛОНАСС/GPS.

Комплекс способен одновременно контролировать до 4-х полос движения встречного и (или) попутного направления и может быть размещен на произвольных типах опор на высоту от 5 до 10 метров в любом месте над дорогой или до 3 метров от ближайшей контролируемой полосы. «КРЕЧЕТ-С» автоматически выявляет и регистрирует 3 типа нарушений: превышение скорости, проезд во встречном направлении и проезд по полосе общественного транспорта. В дополнительные функции входят: трансляция обзорной видеокартинки зоны контроля, фотографирование и сохранение фотографий всех транспортных средств проследовавших через зону контроля комплекса, с автоматически распознанным государственным регистрационным знаком.

Программное обеспечение имеет модульную расширяемую структуру и позволяет дополнять комплекс неспецифическими функциями по желанию заказчика. «КРЕЧЕТ-С» обеспечен соответствующим метрологическим оборудованием, которое позволяет проводить поверку без демонтажа оборудования.

ООО «ИТС-Сибирь» заключило в 2017 году контракт на оказание услуг по содержанию стационарных программно-аппаратных комплексов (приборов) автоматической фото- видеофиксации нарушений правил дорожного движения «Кречет» на территории Новосибирской области в количестве 7 шт

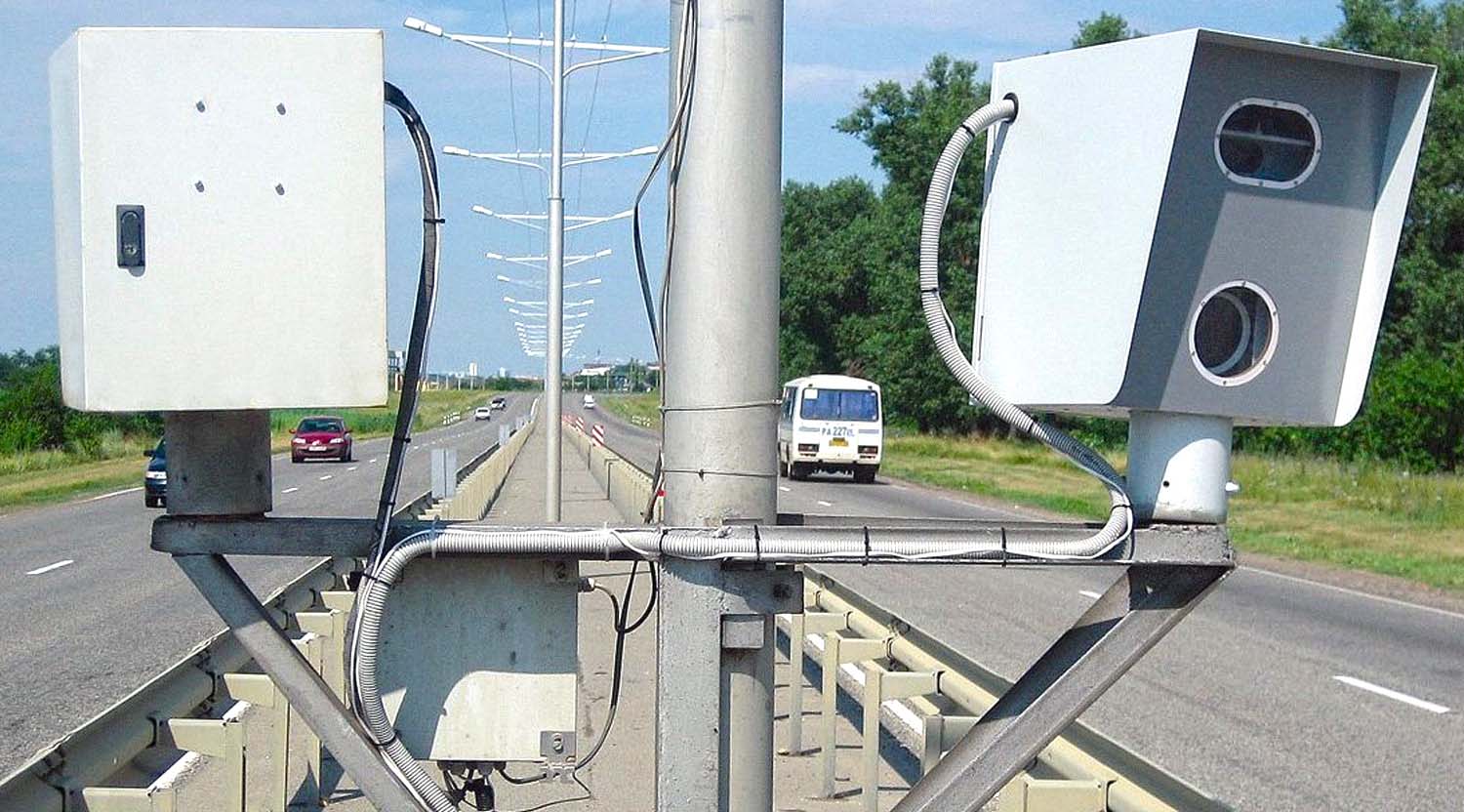

Комплекс ПДД «СКАТ-С»

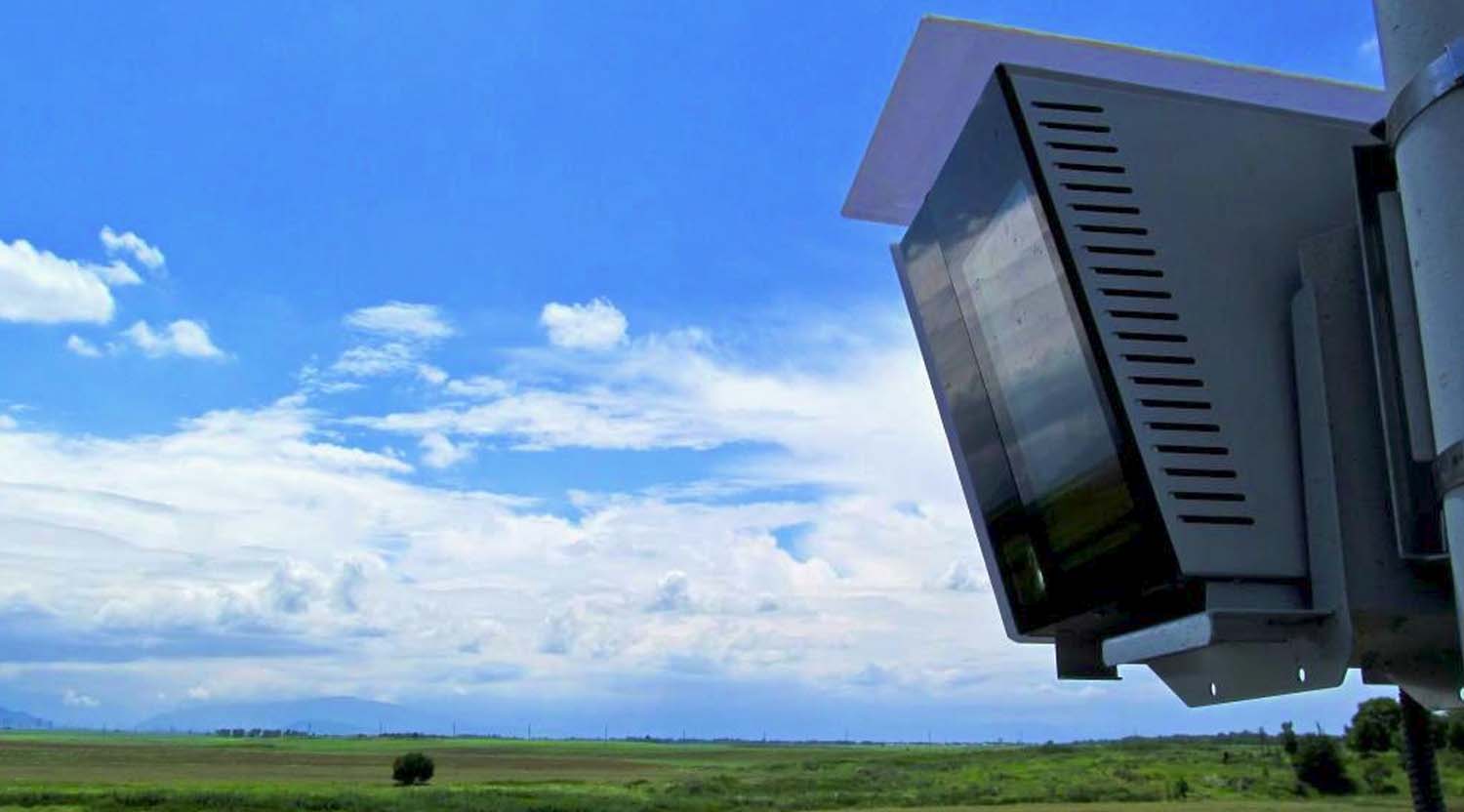

Стационарный комплекс автоматической фотофиксации нарушений ПДД «СКАТ-С» предусматривает установку измерителя скорости в защитном кожухе на опоре сбоку или сверху над контролируемым участком дороги. Антивандальный защитный бокс устанавливается возле опоры на небольшой высоте (около одного метра) или на опоре. Внутри бокса может размещаться автономный источник питания и внешний носитель данных. Автономный источник питания в зависимости от тактики применения представляет собой аккумулятор, установленный в пластиковый бокс.

От одного полностью заряженного аккумулятора обеспечивается работа измерителя скорости «СКАТ» не менее 24 часов. Для продолжения работы необходимо заменить аккумулятор на заряженный. Аккумулятор с зарядным устройством

Наличие автономной системы питания комплекса позволяет стационарно размещать оборудование в местах, в которых есть только сеть уличного освещения или электропитание отсутствует.

ООО «ИТС-Сибирь» заключило контракт на оказание в 2017 году услуг по содержанию на территории Новосибирской области стационарных программно-аппаратных комплексов (приборов) автоматической фото- видеофиксации нарушений правил дорожного движения «Скат - С» в количестве 1 шт

Система «Автодория»

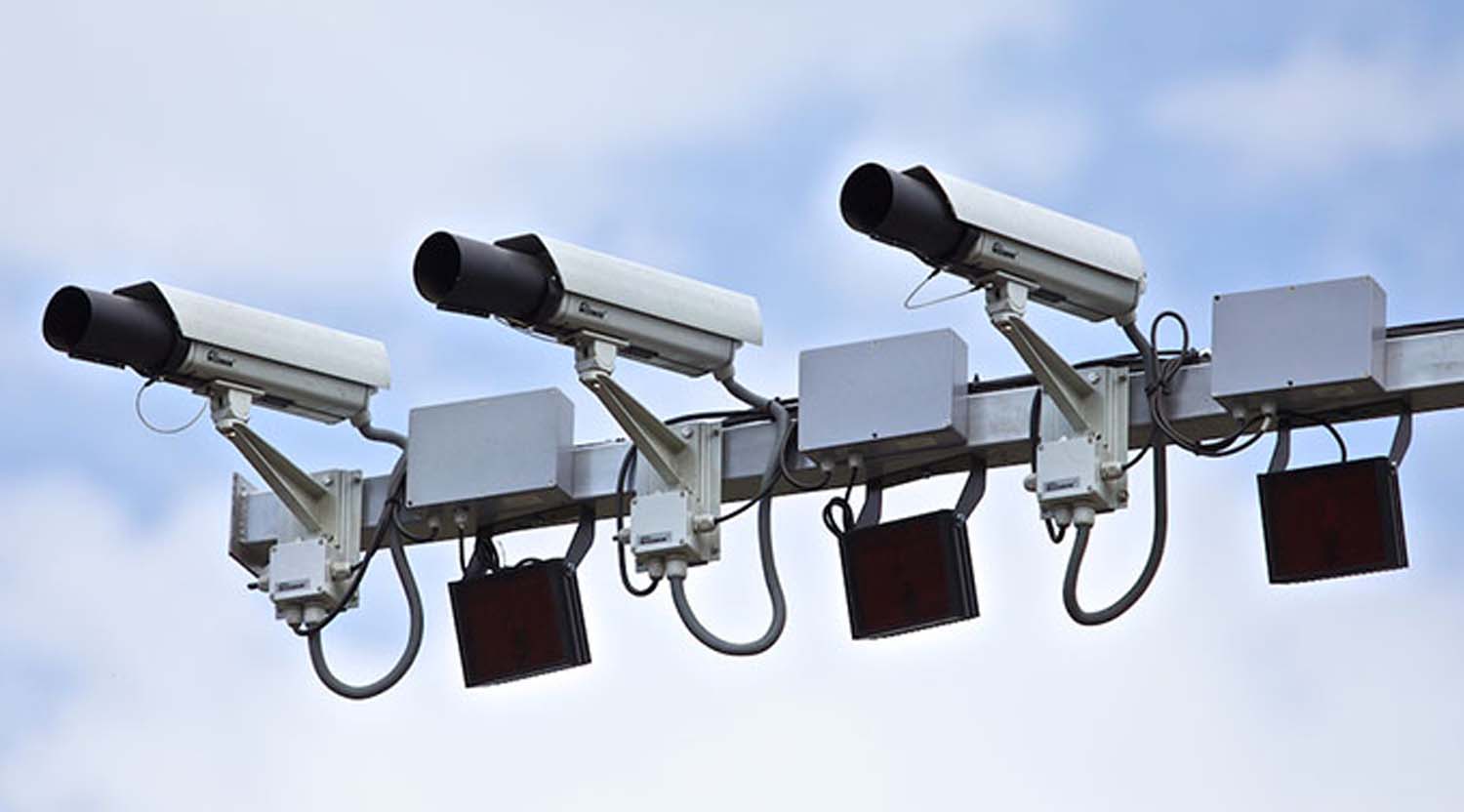

Система «Автодория» представляет собой аппаратно-программный комплекс, предназначенный для измерений скорости движения транспортных средств путем вычисления времени, за которое они преодолели расстояние между установленными вдоль дороги регистраторами. Таким образом, система «Автодория» решает задачу контроля за соблюдением установленной скорости движения транспортного средства на протяженных участках дорог и побуждает водителей следить за скоростью своего автомобиля на всем пути следования.

Оборудование предназначено для фиксации факта проезда автомобиля на определенном участке дороги. Регистраторы распознают государственный регистрационный знак автомобиля и с помощью ГЛОНАСС приемника определяют время и место фиксации. Полученные данные подписываются электронно-цифровой подписью (ЭЦП) и передаются в Единый вычислительный центр по каналам передачи данных операторов сотовой связи или проводным каналам связи. Серия таких приборов устанавливается вдоль дороги на расстоянии от 250 м до 10 км. Пара регистраторов образует зону контроля, на которой рассчитывается скорость движения автомобилей.

Специалисты ИТС-Сибирь произвели в 2017 году установку и настройку 4 комплексов автоматической фиксации системы «Автодория». Для реализации пилотного проекта была выбрана автомобильная дорога «Советское шоссе», участок от п. Юный Ленинец до п. Краснообск.

Комплексы измеряют среднюю скорость на участке шоссе и выносят постановления о штрафах, если средняя скорость машины выше разрешенных 90 км/ч.

Более подробно с комплексом «Автодория» можно ознакомиться здесь

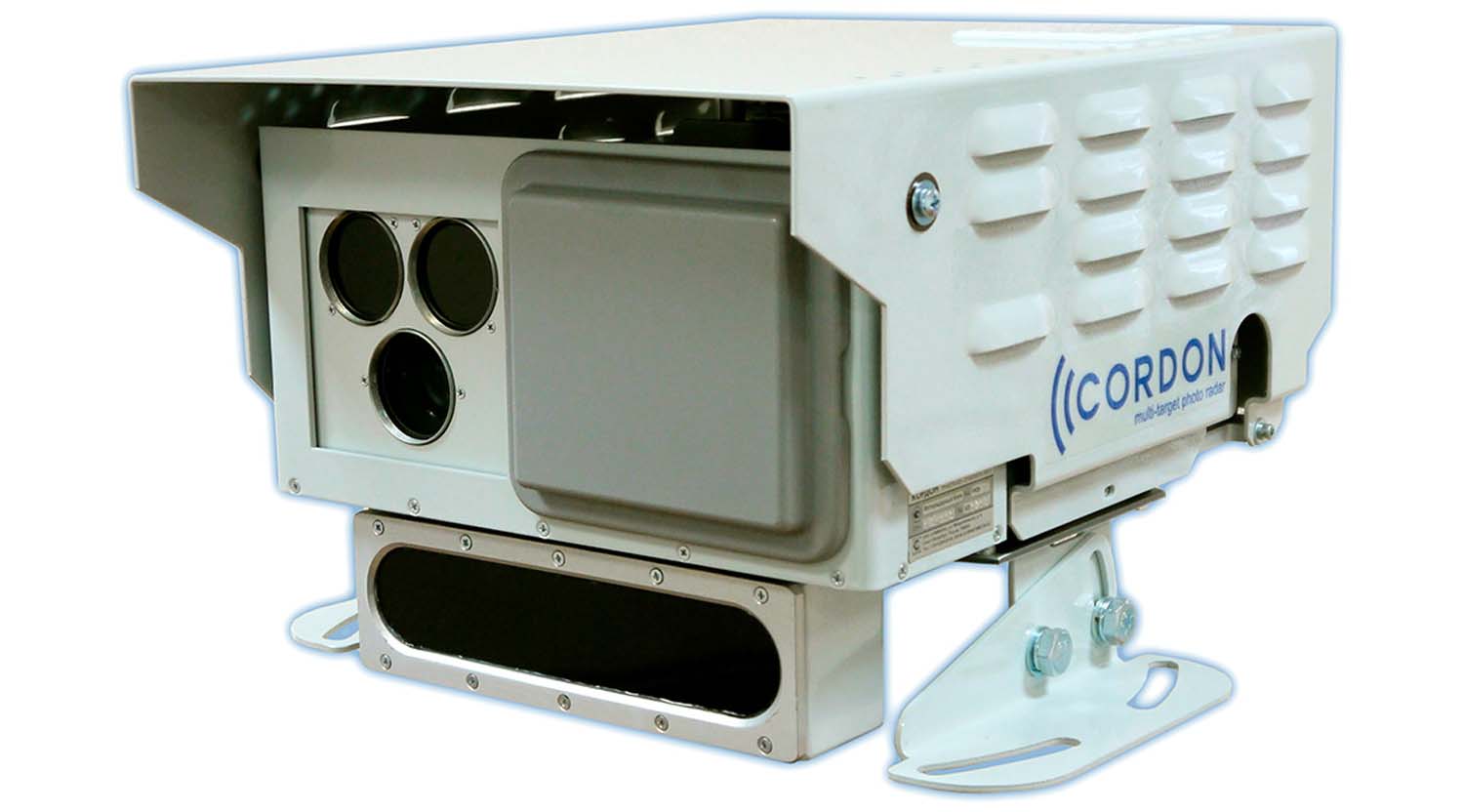

Комплекс «Кордон»

Фоторадарный комплекс измерения скорости транспортных средств "КОРДОН" предназначен для автоматического выявления нарушений скоростного режима с возможностью передачи данных по каналам связи на сервер центра обработки данных (ЦОД). Отличительная особенность комплекса "КОРДОН" – одновременный контроль всех целей на четырех полосах движения.

В состав рубежа входит следующее оборудование:

Фоторадарный блок со встроенным модулем навигации ГЛОНАСС/GPS
Блок электропитания
Комплект соединительных кабелей
Устройство для крепления фоторадарного датчика.

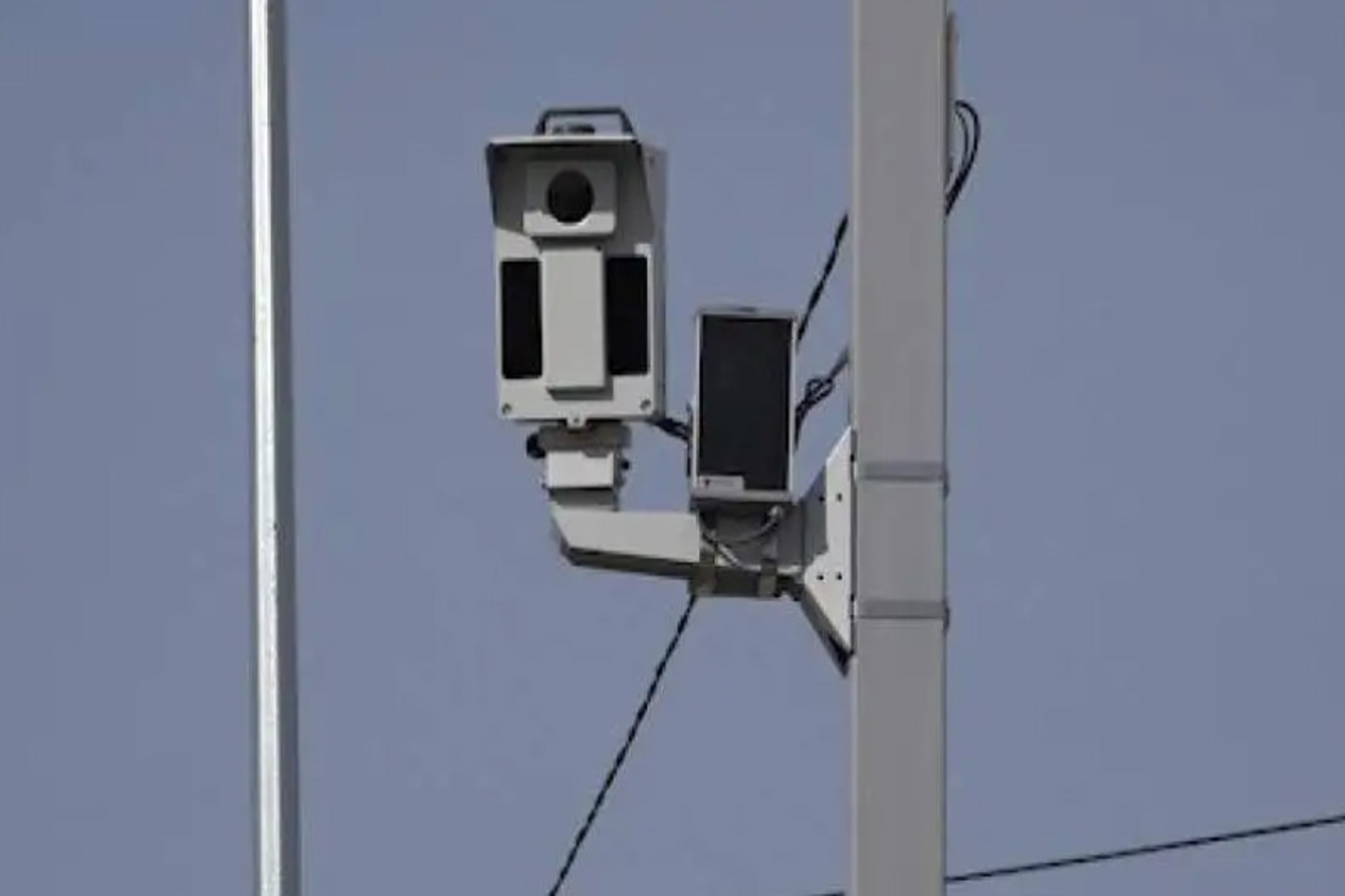

Фоторадарный датчик устанавливается на опоре (мачте освещения) рядом с проезжей частью дороги на высоте до 10 метров и подключается к сети 220 В. Допускается также установка комплекса над проезжей частью дороги. Датчик автоматически измеряет скорость всех транспортных средств в зоне контроля и сохраняет две фотографии для каждого нарушителя: общим планом (групповой снимок всей зоны контроля с выделением данного нарушителя) и крупным планом (фотография нарушителя с визуально различимым номерным знаком). Данные о нарушении включают в себя также распознанный номер, зафиксированную скорость ТС, нарушения (движение по обочине, встречной полосе или полосе для общественного транспорта), направление движения, дату и время нарушения, значение максимально допустимой скорости на данном участке дороги, название контролируемого участка, географические координаты, серийный номер комплекса, номер и срок действия свидетельства об утверждении типа средств измерений.

Видеоархив и данные о зафиксированных нарушениях хранятся в зашифрованном виде в памяти датчика и могут быть переданы в ЦОД по защищенным проводным или беспроводным каналам связи (Ethernet, GPRS, Wi-Fi) с использованием электронной подписи и технологии VPN для последующей централизованной обработки.

ООО «ИТС-Сибирь» заключило в 2017 году контракт на оказание услуг по содержанию на территории Новосибирской области стационарных программно-аппаратных комплексов (приборов) автоматической фото- видеофиксации нарушений правил дорожного движения «Кордон» в количестве 2 шт

Более подробно с комплексом «Автодория» можно ознакомиться здесь

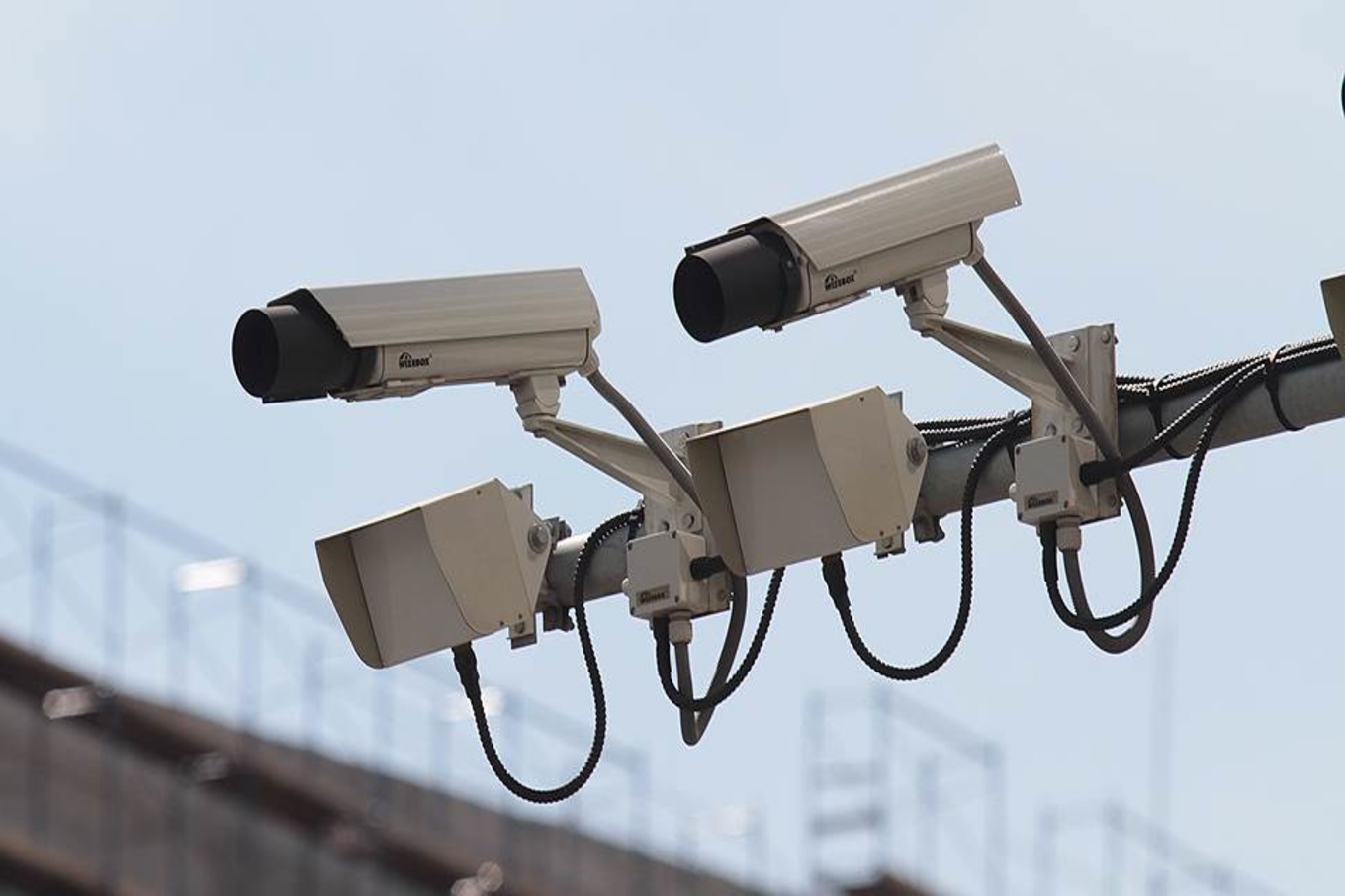

Системы «Автопатруль»

Системы видеофиксации нарушений ПДД «Автопатруль» компании «Стилсофт» (далее система) включают в себя системы контроля выполнения правил дорожного движения: «Автопатруль Стоянка», «Автопатруль Скорость», «Автопатруль Радар», «Автопатруль Универсал», «Автопатруль Полоса», «Автопатруль Перекресток», «Автопатруль Пешеход» .

Системы позволяют передавать информацию о нарушении ПДД транспортными средствами (ТС) в ЦАФАП (центр автоматизированной фиксации административных правонарушений) по сети Ethernet или GSM. Данные для обработки могут быть переданы на серверы «Арена-регион» или НТЦ «Электрон-Сервис», а также других разработчиков программного обеспечения.

В зависимости от назначения системы «Автопатруль» могут включать в себя поворотные видеокамеры различных исполнений, IP-видеокамеры, ИК-прожекторы, управляющие контроллеры.

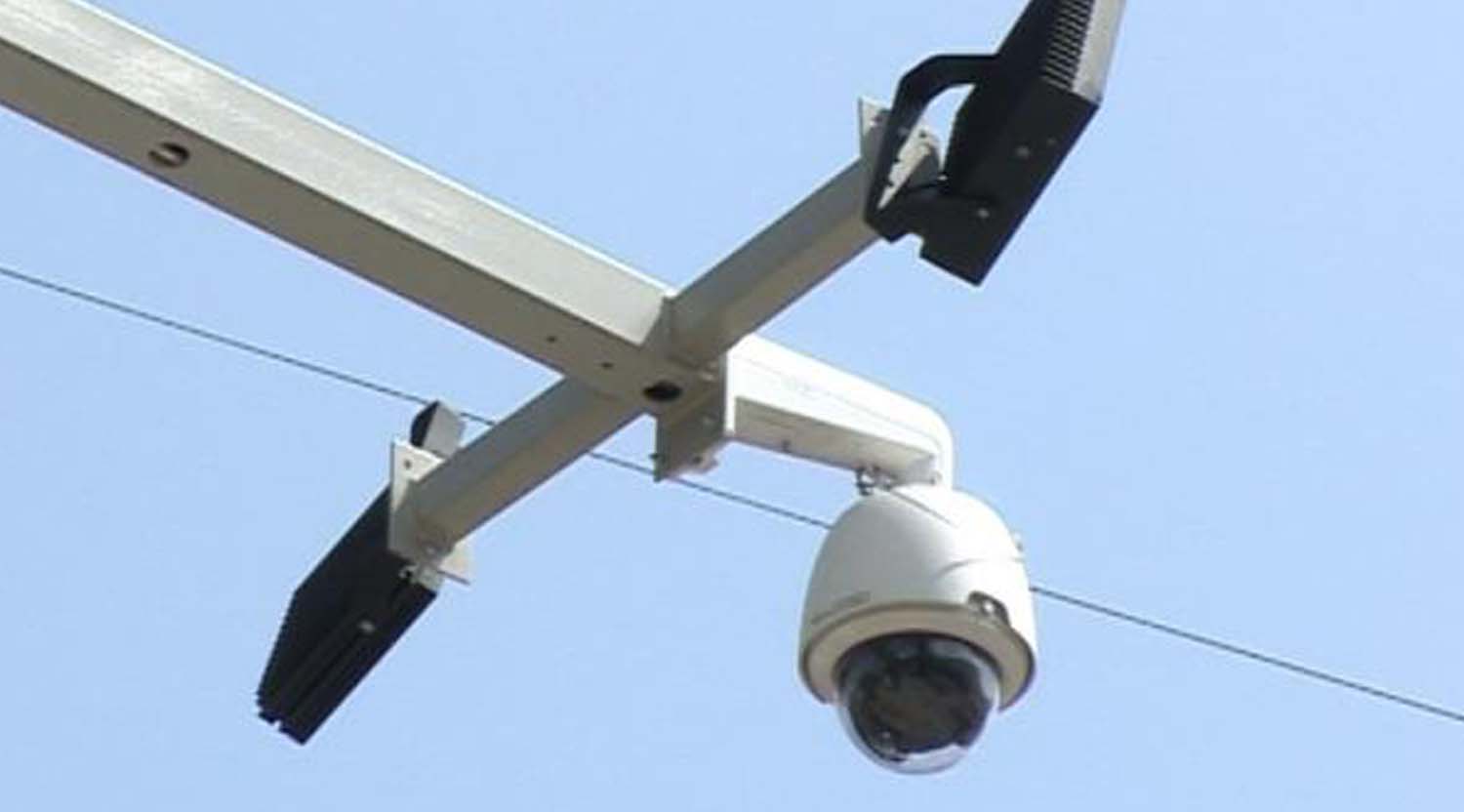

В частности, система «Автопатруль Перекресток» использует одну поворотную и четыре стационарные видеокамеры и позволяет фиксировать номера нарушителей на четырех полосах в двух перекрестных направлениях движения.

Примененные инновационные решения позволяют значительно сократить трафик передаваемых данных и уменьшить время обработки информации сотрудниками ГИБДД при вынесении постановлений.

Более подробно с системами «Автопатруль» можно ознакомиться на сайте производителя

Стационарный фоторадарный комплекс Арена «С» («Арена ПС»)

Фоторадарный комплекс предназначен для контроля ТС с автоматической фотофиксацией нарушений ПДД и возможностью передачи данных на центральный сервер или мобильные посты. Комплекс фотофиксации позволяет формировать базу данных нарушителей, автоматически распознавать государственные регистрационные знаки ТС, проверять их по различным федеральным и региональным базам, и подготавливать документы об административном правонарушении.

Структура комплекса включает в себя:

А) Рубежи контроля

Основой рубежа контроля является измеритель скорости с фотофиксацией «АРЕНА». ИС «АРЕНА» обеспечивает регистрацию фактов нарушений правил дорожного движения РФ, хранение этих данных (файлов с кадрами нарушений ) и их последующую передачу на удаленный компьютер.

В каждом ИС установлено программное обеспечение, обеспечивающее распознавание государственных регистрационных знаков, что впоследствии позволяет автоматизировать извлечение информации о владельце транспортного средства из базы данных ГИБДД. Также программное обеспечение ИС сохраняет статистические данные по всему потоку транспортных средств.

Рубежи контроля делятся на два типа: рубеж контроля для установки сбоку от проезжей части (контроль 1-2 полос движения) и рубеж контроля для установки сверху над проезжей частью (контроль 2 полос движения). Возможна также установка пустых боксов (муляжей).

Б) Центральный пост

Центральный пост обеспечивает хранение, обработку и визуализацию данных получаемых с рубежей контроля.

В) Передвижной пост

Передвижной пост предназначен для сбора информации с рубежей контроля, по тем или иным причинам, не имеющих связи с центральным постом. Связь рубежа контроля с передвижным постом осуществляется посредством радиоканала.

В 2017 г. ООО «ИТС-Сибирь» заключило контракт на оказание услуг по содержанию на территории Новосибирской области стационарных программно-аппаратных комплексов (приборов) автоматической фото- видеофиксации нарушений правил дорожного движения: «Арена ПС» - 8 шт.; «Арена С» - 1 шт.

Мобильные комплексы ФВФ

Мобильные камеры устанавливаются в автомобилях ГИББД или в общественном транспорте. Они фиксируют нарушения по ходу движения этих транспортных средств. Мобильные комплексы используются для:

контроля зон с запрещенной парковкой
контроля платных парковочных зон
видеофиксации фактов проезда по полосе маршрутного транспорта
фиксации нарушений ПДД на тротуарах и внутри дворового пространства
активного розыска (патрулирования)
проведения профилактических мероприятий с использованием баз

Мобильные системы обладают следующими преимуществами:

большая территория патрулирования
распознавание в режиме реального времени
передача данных в режиме реального времени
простота освоения и установки
более результативный розыск
быстрая окупаемость

Применение мобильных комплексов значительно расширяет возможности для управления транспортными потоками в городе. Электропитание мобильных КК осуществляется от аккумуляторов или от бортового источника питания автомобиля. Сбор информации, как и в передвижных комплексах, производится на флеш-накопитель.

В качестве примера можно привести мобильные комплексы «Паркон», «ПаркРайт», а также портативный комплекс «ПаркНет», предназначенный для выявления административных правонарушений с участием неподвижных автотранспортных средств.

ООО «ИТС-Сибирь» заключило контракт на оказание в 2017 году услуг по содержанию на территории Новосибирской области мобильных комплексов автоматической фиксации нарушений правил дорожного движения «Паркрайт» - 2 шт., «Паркнет» - 6 шт. Услуги включают в себя: мониторинг работоспособности, сервисная поддержка, администрирование программной части комплекса, проведение регламентных работ.

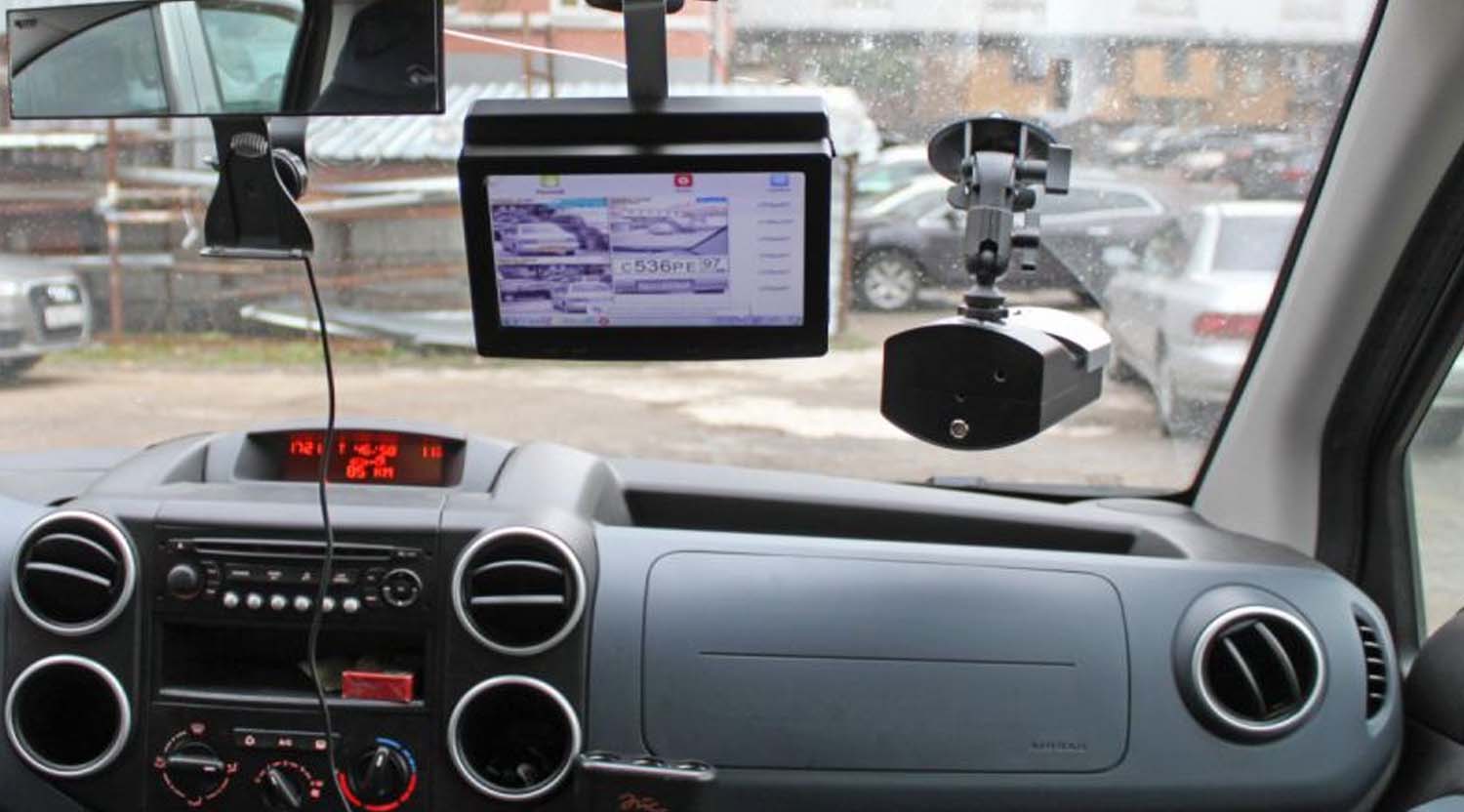

Мобильный комплекс видеофиксации «Паркон»

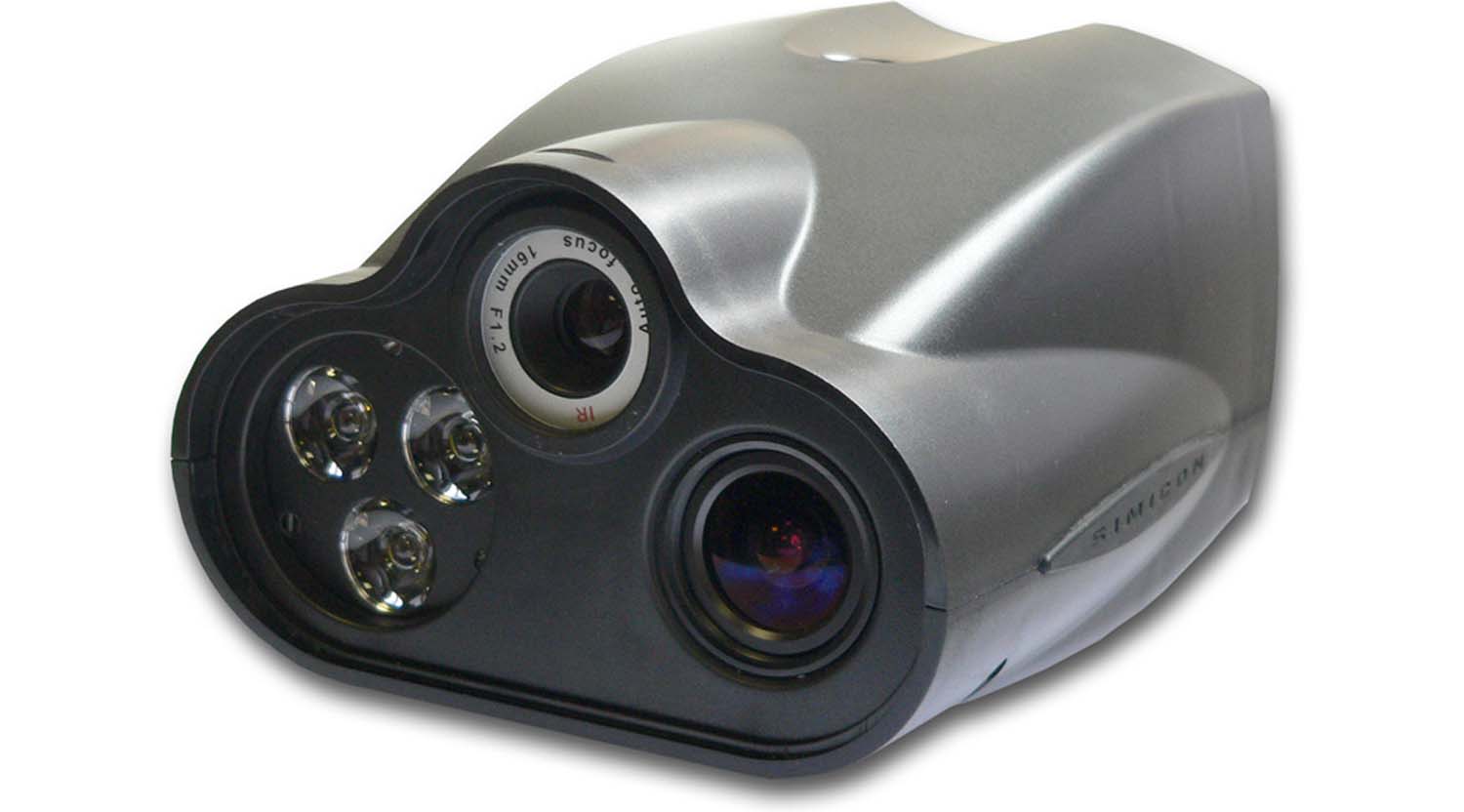

Мобильный комплекс видеофиксации «Паркон» производства ООО "Симикон" состоит из 3-х компонентов:

патрульный автомобиль
устройство фото и видеофиксации с встроенным GPS модулем
рабочая станция для обработки информации

Принцип работы «Паркона»:

"Обучение". «Паркон» объезжает маршрут впервые, в это время оператор вручную заносит координаты участков дороги, где стоянка запрещена.
"Съемка. «Паркон» проезжает по своему маршруту и по GPS координатам ведёт видеозапись участков дороги, где парковка запрещена. Одновременно с обзорной видеозаписью, дополнительная камера производит фиксацию автомобилей и определяет их регистрационные знаки.
"Контрольная съемка". Паркон проезжает по маршруту ещё раз. Если при повторном проезде будет зафиксирован тот же автомобиль в том же месте, где он был сфотографирован ранее, то по данному факту автоматически будет сохранен комплект данных для штрафа (две обзорных фотографии, две фотографии автомобиля, время и адрес фотофиксации).
"Передача и обработка данных в ЦОД". В конце смены данные с паркона передаются в центр обработки данных, где происходит их проверка (например, правильно ли определен номер или указан адрес).
"Письмо счастья". ЦОД передает постановления по делу об административном правонарушении в Почту России, где их распечатывают и рассылают нарушителям.

ООО «ИТС-Сибирь» заключило в 2017 году контракт на оказание услуг по содержанию на территории Новосибирской области мобильных комплексов автоматической фиксации нарушений правил дорожного движения «ПАРКОН» в количестве 4 шт.

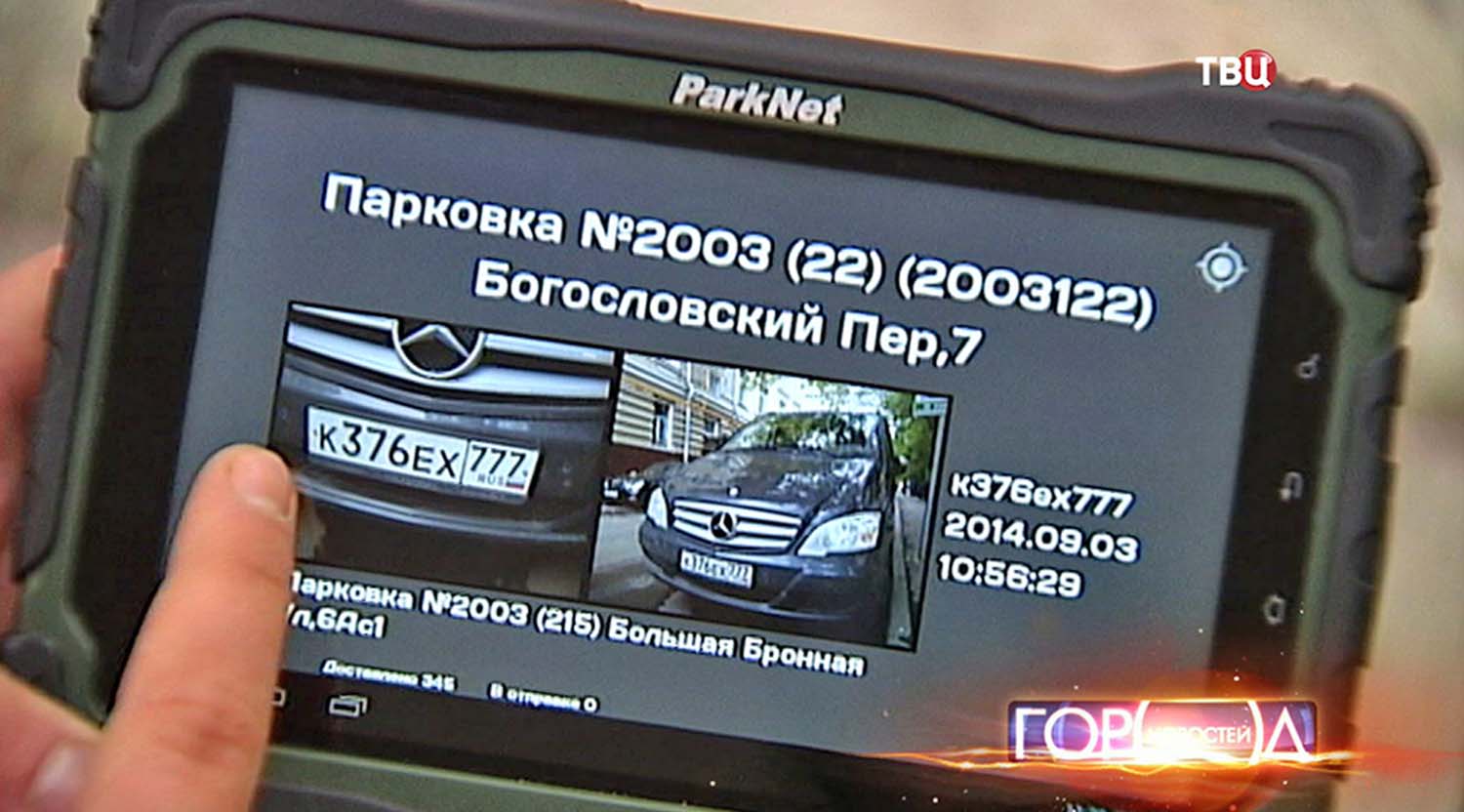

Портативный комплекс ПаркНет

Портативный комплекс ПаркНет предназначен для контроля платной парковки, а также для фиксации нарушений правил остановки и стоянки и других фактов административных правонарушений с участием неподвижных автотранспортных средств. АПК ПаркНет производит фотофиксацию, распознавание номера автомобиля и формирование пакета данных с указанием даты, времени и места события и передачей его по беспроводным линиям связи в центр обработки данных. Из полученного пакета данных формируется постановление о взыскании штрафа, которое высылается владельцу автомобиля. В момент фиксации правонарушения, в зависимости от ситуации, инспектор с АПК ПаркНет может направить сообщение о принудительной эвакуации автомобиля-нарушителя. Одновременно с фиксацией правонарушения государственный регистрационный знак проверяется по базе данных розыска.

Портативный аппаратно-программный комплекс ПаркНет это специальное техническое средство измерения времени и координат. ПаркНет - это метрологически сертифицированный комплекс, внесенный в Госреестр СИ, не имеющий аналогов в России.

Особенности и преимущества АПК «ПаркНет»:

передача данных в режиме реального времени
высокое качество распознавания
высокая точность геопозиционирования, за счет использования двух систем - ГЛОНАСС/GPS
всепогодный пыле- влагозащищенный планшет IP67
возможность работы в темное время суток
быстрая окупаемость комплекса
простота освоения и использования комплекса
возможность расширение функционала под конкретного заказчика

Разработка комплекса ПаркНет производилась при тесном взаимодействии с эксплуатирующими службами.

Более подробно о комплексах «ПаркНет» здесь

Передвижные комплексы ФВФ

Передвижные комплексы ФВФ занимают промежуточное положение между стационарными и мобильными комплексами. По принципу установки они являются условно стационарными или условно мобильными, так как измеритель скорости, входящий в их состав устанавливается на опоре в выбранном сотрудниками ГИББД месте, которое может по их желанию изменяться. Сигнал с измерителя скорости поступает на патрульный автомобиль, снабженный соответствующим оборудованием для обработки сигнала.

К достоинствам передвижных комплексы ФВФ можно отнести возможность смены места установки: комплекс может легко перевозиться с места на место в багажнике автомобиля, устанавливается в произвольном месте на обочине дороги или на разделительной полосе, что не дает возможность водителям преугадать его местонахождение, возможность снимать транспортное средство именно в момент превышения им скорости, а к недостаткам: необходимость настройки комплекса сотрудниками ГИББД при каждой его установке, а также узкие функциональные возможности: комплекс фиксирует только превышение скорости.

Одним из распространенных передвижных комплексы ФВФ является Передвижной комплекс автоматической фотофиксации нарушений ПДД РФ «АРЕНА»

Передвижной комплекс автоматической фотофиксации

«Арена»

Передвижной комплекс автоматической фотофиксации нарушении ПДД РФ «АРЕНА» (далее по тексту — Комплекс) предназначен для обнаружения движущихся транспортных средств (далее — ТС) на контролируемом участке дороги, измерения скорости их движения, фотографирования ТС, превысивших установленный порог скорости, обработки и передачи фотографий на удаленный компьютер по радиоканалу. Комплекс может быть развернут на произвольном участке дороги. Оборудование комплекса может легко перевозится с места на место в багажнике автомобиля в специальном транспортировочном ящике.

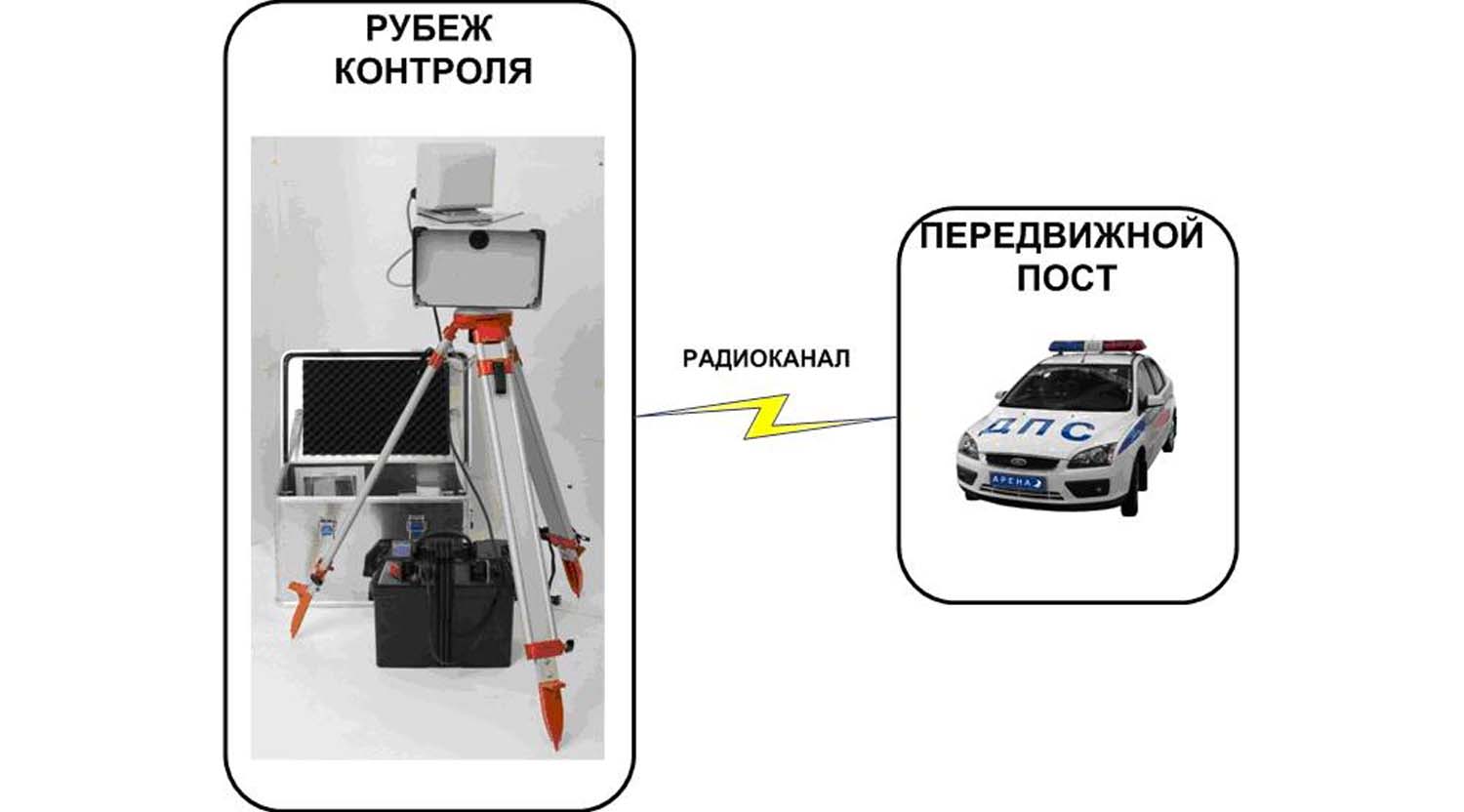

Структурно комплекс состоит из двух частей:

Рубеж контроля
Передвижной пост

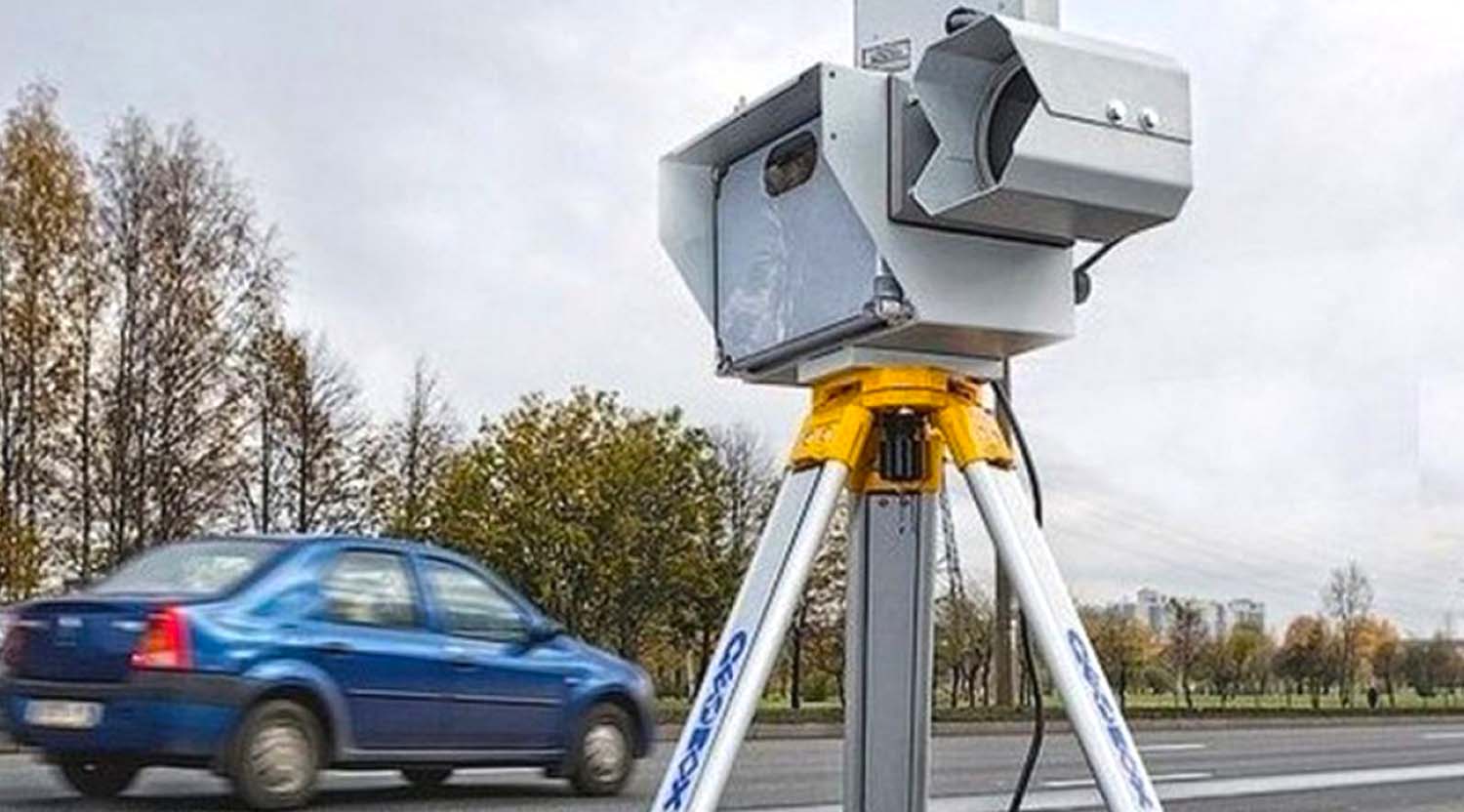

Рубеж контроля — это установленный на треноге измеритель скорости «Арена» (далее — ИС «АРЕНА») и подключенное к нему оборудование для питания и связи. Рубеж устанавливается на обочине дороги, в 3-5 м от края контролируемой проезжей части. Питание прибора производится от аккумулятора, размещенного в специальном боксе. Передвижной пост — это патрульный автомобиль с установленным в нем оборудованием радиоканала и ноутбуком. Передвижной пост связывается с рубежом контроля посредством радиоканала, максимальная дальность — 1.5 км.

Все превысившие установленный порог скорости транспортные средства автоматически фотографируются в зоне контроля рубежа. Данные о нарушениях накапливаются в памяти ИС «АРЕНА» и передаются по радиоканалу на передвижной пост, расположенный на удалении от рубежа по ходу движения автотранспорта. Фотографии содержат полную информацию о нарушении, включая автоматически распознанный государственный регистрационный знак ТС нарушителя.

При использовании комплекса имеется возможность как оперативного реагирования на нарушение – остановка нарушителя и оформление постановления в момент подъезда нарушителя к передвижному посту, так и отложенного реагирования – данные накопленные в памяти ИС «АРЕНА» передаются на центральный пост для последующей обработки.
